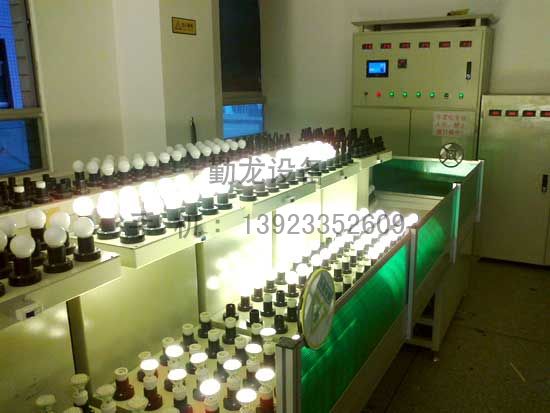

LED球泡灯老化线制作方案

一、设备项目：LED球泡灯老化线

二、规格参数：12000L×990W×700H（mm）

三、数    量：1条

四、设备结构：环型链条输送、链板式E27灯座老练、变频调速

五、功能特点：本设备专用于交流LED球泡或小射灯的220V、24V、12V的检测老练  ，通过对LED球泡或小射灯的高压、中压、常压、低压、高温、漫游、冲击等电压区的老练  ，观察LED节能灯能否通过以上电压段的老练 。根据欧美等不同地区电压情况  ，可老化交流24V、12V的LED节能灯 。动力系统采用变频调速系统  ，操作简单 。

六、基本配置和构造：

1.        动力：电机采用台湾产永坤0.75KW的十大滚球体育app调速电机  ，比速为1：5； 100型WPS1：40的减速机  ，合资深圳产易驱1HP变频器  ，变频无级调速  ，线速度0—4M/min可调 。

2.        机身、机架：机架采用50×40（mm）钢管焊接制作而成；机身上下采用130×23（mm）老化线专用铝合金型材  ，护板采用1.2mm的冷板折弯制作而成  ，支脚配镀锌可调水平脚杯 。

3.        输送链条：采用上海链条厂出产的C212一寸双节距单则耳双孔链条 。

4.        链板：采用2mm冷板弯轧成148×800×18（mm）  ，全线共140块  ，每块链板上装12只五弹夹E27罗口灯座；并配装6A高分断小型断路器；链板底部安装二路导电系统（铜质）  ，每路安装两个导电块  ，每块板共装2个 。

5.        日产量：本老化线一次可同时老化1680支LED节能灯；使用方根据不同老化时间老化出不同产量 。

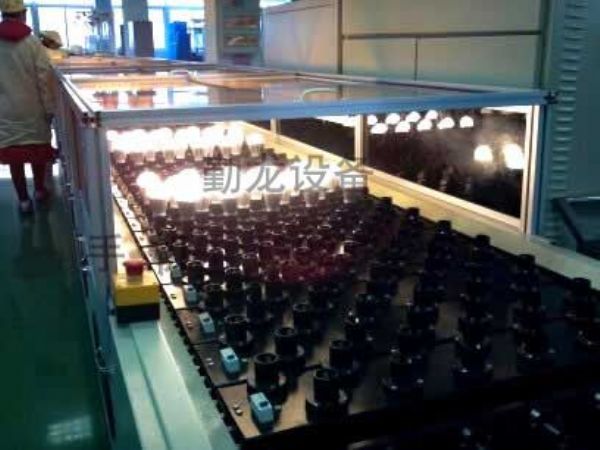

6.        挡光护罩：在线体面上两侧各设9段挡光护罩  ，采用茶色有机玻璃板与铝合金组合而成  ，有效的衰减节能灯的光线  ，更好的保护眼睛 。

7.        导电槽：全线上下各配二路导电槽轨  ，采用绝缘胶板与不锈钢条组合铺设 。

8.        保护防摔网：在线底下设一道保护防摔网  ，以防止掉灯摔烂  ，采用优质不锈钢细孔网带制作 。

9.        恒温区：恒温系统采用电加热式完成  ，设一段两块2000W/套电热式发热盘  ，温度自动恒温常温--80℃  ，数字智能RKC温控指示 。

10.   冲击节拍电路：设其中一区为节拍冲击控制区 。冲击区时间由触摸屏控制  ，控制时间可调 。

11.   检测老练漫游区：老化时其中一区为漫游区  ，使电压随时间的变化而波动  ，180V—220V—250V、22V—24V—26V、11V—12V—13V不间断变化  ，漫游区时间由触摸屏控制 。控制时间可调 。

12.   全线功率：10KVA 5个“十大滚球体育app牌”调压器  ，全线上下共设7个电压区  ， 180V、200V、220V、240V、（具体分布按甲方要求而定） 。（24V、12V电压  ，配备一台输入交流380V、输出交流22V、24V、12V各一组  ，输出交流11V、12V、12V各一组30KVA变压器）  ，操作时通过触摸屏内设转换开关转换到交流220V、24V、12V）

13.   电器控制：电压、马达运行指示采用数字显示式  ，整个电器控制系统采用7英寸触摸屏配套PLC控制  ，调压器5个、变压器1台  ，采用1个配电控柜安装 。

14. 机体颜色：全线铝合金型材为原色  ，其余为电脑白色 。
