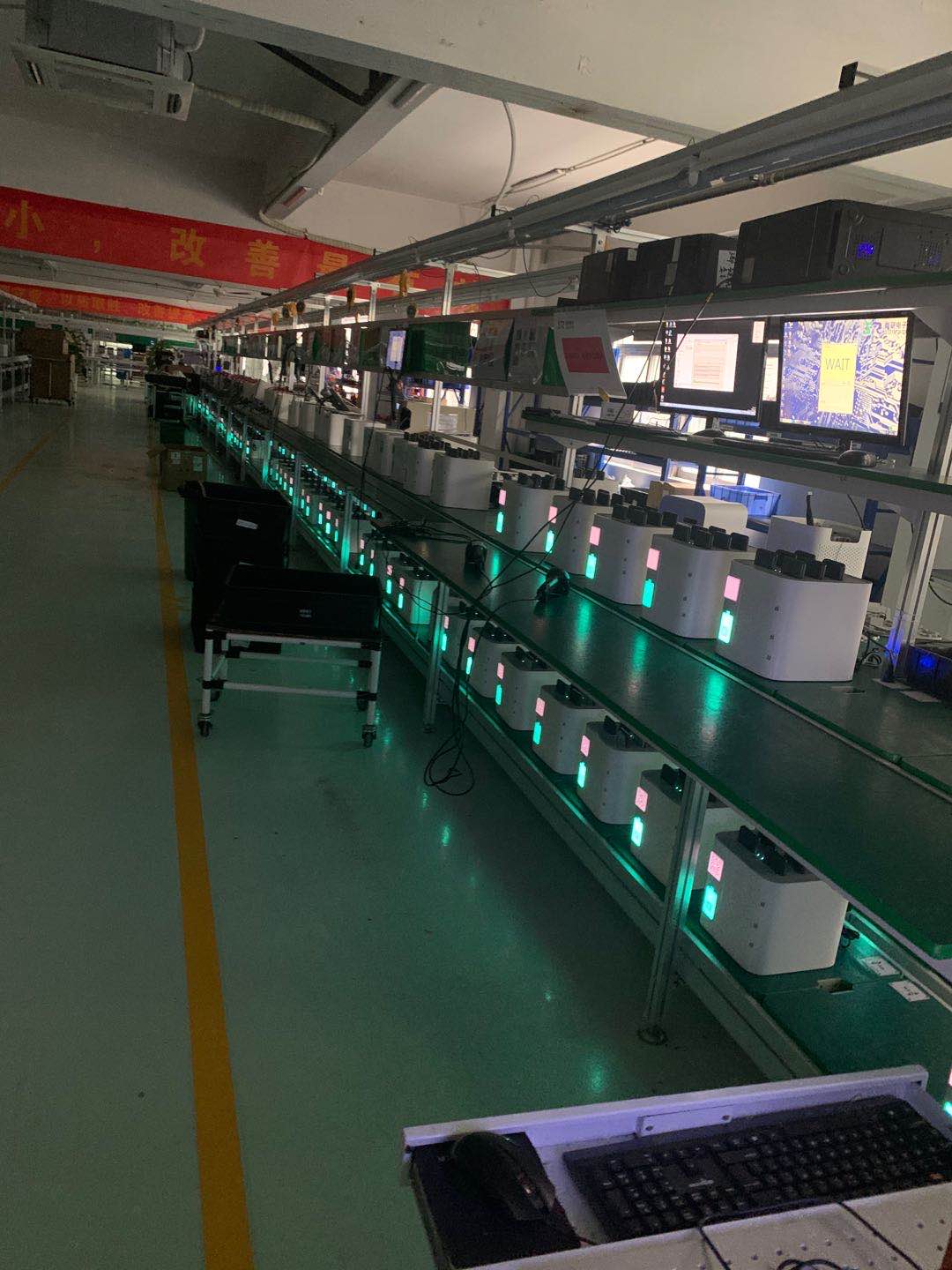

设备基本结构 本装配线由线体、工装板、升降移栽机、电控组成
设备性能 工装板式  ，全自动及半自动控制结合  ，动力系统采用变频无级调速系统  ，操作简单方便
三、设备构造和材料说明：
动力结构 装配线动力采用2HP台永坤十大滚球体育app减速马达  ，V=5米/1分钟(链条速度)  ，计3套 。链轮6’,Z＝13-17  ，主动传动链轮P=38.1, Z=9,轴承座UCP208  ，封板冷板δ1.2折弯  ，传动轴φ45×560 。
张紧机构 机尾架40×40mm方通焊接  ，张紧丝杆张紧  ，链轮P＝38.1  ，Z＝9 。
主架 采用40×40mm铝型材制作  ，间距2000mm 。
链条导轨 采用铝合金导轨100×118mm铝型材,表面阳极处理 。
输送链条 三倍速尼龙低噪音链条P＝38.1 。
阻挡器 采用f50mm×30mm单动带缓冲气缸,  ，阻挡气缸承载板采用3mm厚钢板折制并加强处理操作左右层安装 。
插座 采用三位三孔组合排插  ，间距1米1个  ，两边配置  ，安装在线体侧面 。
工装板 1、外形尺寸为550(L)×500(W) ×28mm(H)；2、采用多层夹板制作  ，工装板上表面贴绿色防静电胶皮  ，下表面贴层灰色硬质防火板,工装板包绿色胶条防护  ，总体厚度约28mm；3、工装板两边开有35mm×80mm阻挡槽；4、工装板底部布置有2条（零火线）导电铜轨；5、工装板表面布置2个三孔插座 。
升降移栽机 1、底部组件：采用50×50×δ1.5mm方通制作  ，面焊δ6mm钢板 。中间安装定位座 。2、升降组件：采用f50mm×150mm双动气缸带动顶升  ，顶升带动上下轴动 。3、进出机构：采用60W减速马达带动两条W50防滑皮带输送；特制φ80尼龙轮（带轴承）支zd传动链轮4’  ，Z＝12  ，轴承座SBFL204  ，轴及链轮要求表面处理 。4、护边铝材：采用铝合金导轨130×23铝型材,表面阳极处理 。5、定位装置：底座安装两个液压缓冲器  ，阻挡支承板  ，定位 。
电器控制 采用独立电柜安装  ，整个系统采用PLC控制 。
表面处理 切割—组焊—打磨抛光—前处理酸洗（除锈）—漂洗—除油—烘干—人工喷粉（皱纹白）—进烤箱—出烤箱（铝型材为本色）
注明事项 线体尺寸会根据后期制作实际要求有略微变动  ，其他配置与参数不变 。
